Главная Описание систем управления

Описание систем управления

Многоканальный телефон техподдержки +7 (846) 321-00-11

Шагая в ногу со временем, компания ELKON, используя гибкую структуру программного обеспечения от фирмы Geotek, применила в АСУ ТП (Автоматическая система управления технологическими процессами) новую линейку контроллеров S7-1200. Это позволило упростить исполнительную базу пульта управления и максимально расширить возможности нового программного обеспечения.  Новый контроллер позволил использовать широко распространённую систему связи пульта управления с ПК по локальной сети через порт Ethernet, что дало оператору возможность в реальном масштабе времени осуществлять контроль над производством без каких-либо задержек в выводе информации на дисплей ПК. Так же изменения коснулись панели оператора LCD Siemens, которая тоже использует коммуникационный обмен данными с контроллером S7-1200 по локальной сети. Все значения, вводимые с панели, так же работают в реальном масштабе времени и позволяют оператору максимально качественно производить бетонную смесь при работе в ручном/автоматическом режиме, опираясь на показания панели оператора. Еще одним важным преимущество новых контроллеров S7-1200 является более гибкая система программирования, которая позволяет внедрить и расширить функции программного обеспечения без ущерба для каких бы то ни было функций всех систем завода.

С 2014 г. компания ELKON  внедрила дополнительный контроллер Siemens в основной электрический шкаф бетонного завода. Это позволило сократить количество кабелей связи, соединяющих пульт управления и силовой шкаф с шести до одного, и позволило увеличить скорость обмена информации между основным контроллером и исполнительными механизмами завода. Также данное изменение упростило проведение модернизации и расширение возможностей оборудования в будущем. Повышение скорости обмена информацией позволило ввести систему протоколирования всего, что происходит с оборудованием в любой момент времени.

В АСУ ТП ELKON предусмотрена система троекратного резервирования органов управления. Основной режим работы оборудования в автоматическом режиме с ПК (персональный компьютер). При выходе из строя ПК оператор имеет возможность продолжить работу в автоматическом режиме с панели оператора SIEMENS. В случае, если и панель оператора по каким-либо причинам вышла из строя, есть возможность выполнения заказа в ручном режиме с использованием полноценного пульта ручного управления производством.

В итоге на сегодняшний день компания ELKON представляет для своих покупателей АСУ ТП с обновленным программным и аппаратным обеспечением с детальным контролем и учетом состояния узлов и агрегатов:



  • Допустимое количество ёмкостей (склад) для хранения расходных материалов:
  • группа инертных материалов (песок, щебень)= 6;
  • группа склада цемента (силос)= 4;
  • группа дозаторов воды = 2;
  • группа хим. добавок = 4.

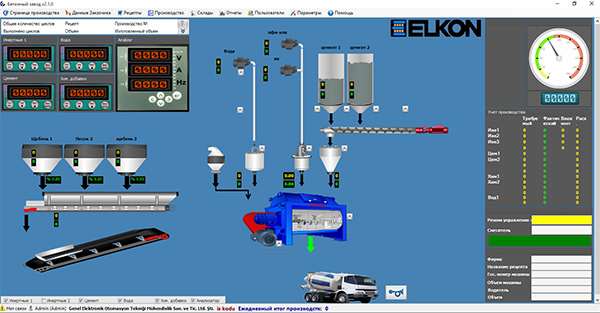

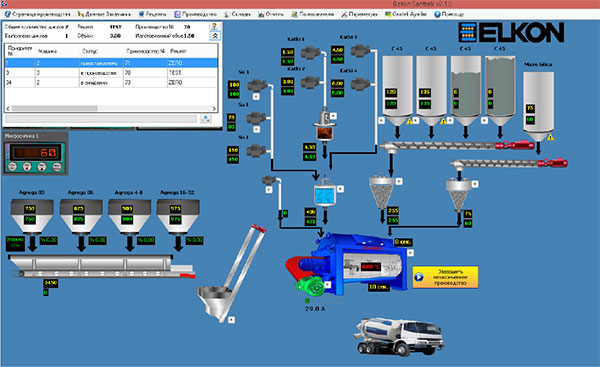

  • Наблюдение за процессом производства по мнемосхеме с контролем сигналов тензометрии (датчики веса) и датчиков положения механизмов завода.
  • Наблюдение за подвижностью смеси по току двигателя в виде динамического графика и внесение корректировки за счет изменения количества воды прямо в процессе производства. Данные графики сохраняются для каждого производства.
  • Наблюдение на экране ПК за изменением питающего завод напряжения.
  • Возможность проведения калибровки непосредственно с дозатором через WIFI и приложения калибровки весов для ANDROID, а так же в программе ПК бетонного завода и сенсорной панели пульта управления*

*(оговаривается при формировании заявки на комплектацию комплекта оборудования).

  • Последовательность загрузки материалов в смеситель может быть установлена для каждого рецепта отдельно, для того чтобы иметь возможность наиболее гибко загружать и перемешивать материалы и подобрать наиболее оптимальную последовательность выгрузки материалов, учитывая физические особенности каждого материала.
  • Настройка работы гидравлики шибера выгрузки бетона для двухвальных смесителей (установкой времени открытия и паузы), позволяет исключить разбрызгивание бетонной массы при загрузке автомиксера.
  • Автоматическая корректировка погрешности дозирования на каждый последующий цикл. Например, если в первый цикл погрешность дозирования по песку была +10 кг, то на следующий цикл в этом замесе система автоматически вычтет 10 кг от заданного значения дозы, тем самым позволит выйти на требуемый уровень дозировки.
  • Программа Geotek бетонного завода построена на базе данных Microsoft SQL server:

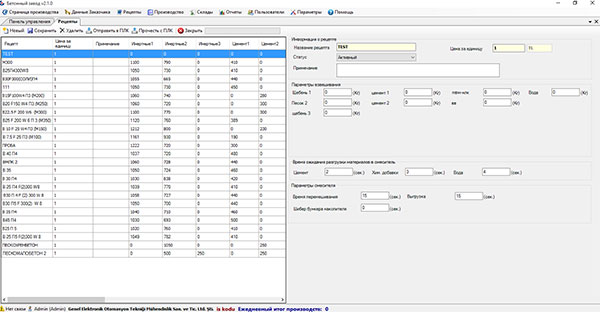

  • Рецепты, более 1000 наименований с возможностью индивидуальной настройки параметров по временным интервалам загрузки  материалов в смеситель, времени перемешивания смеси и выгрузки готового бетона в автомиксер

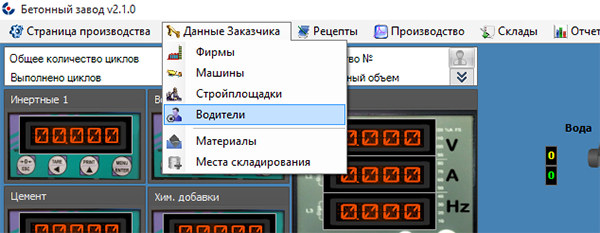

  • Возможность заполнения карточки заказчика для последующего контроля по отпущенному бетону в автоматическом режиме:

    • наименование заказчика;
    • название стройплощадки (заказчик бетона);
    • подробная информация об автомиксерах;
    • подробная информация о водителях автомиксеров;
    • дополнительные услуги (записка оператора, информация к бетону, водителям и.п.);

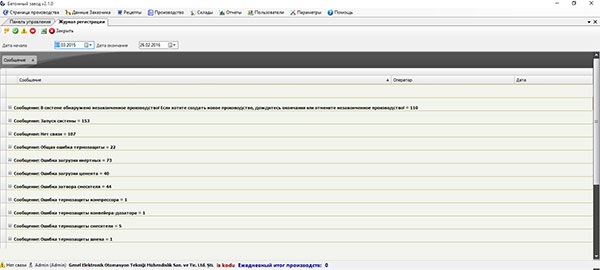

  • Возможность для оператора вести детальный контроль архива:

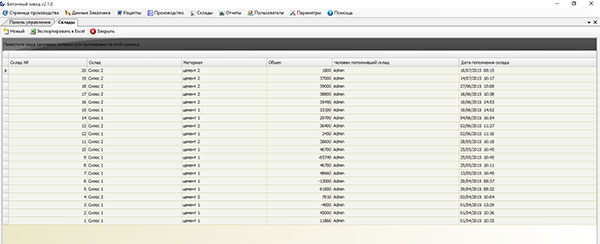

    • информация о поступившем материале (песок, щебень, цемент), его критическом остатке.

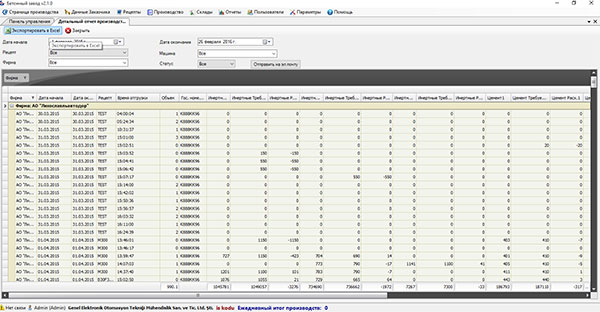

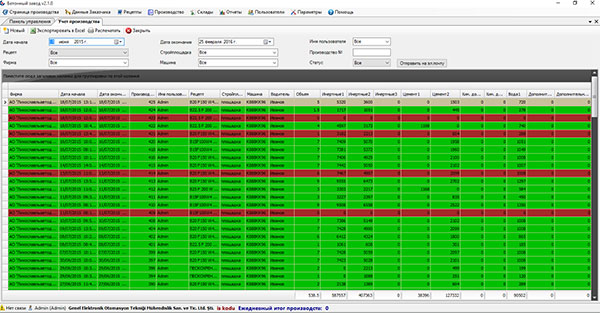

    • учет производства по отпущенному бетону в автоматическом режиме (с подробной информацией по заказчику, стройплощадке, автомиксеру, Ф.И.О. водителя, времени, дате, количеству бетона);

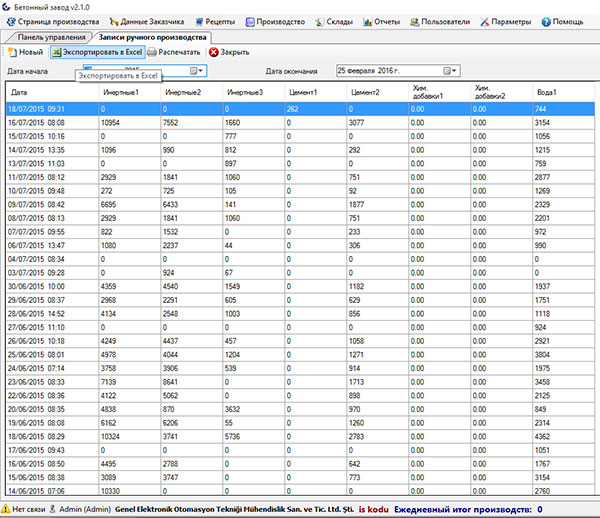

    • учет производства по отпущенному бетону в ручном режиме (с подробной информацией по материалу, дате, времени в течении 10 дней);

    • дополнительные пункты  детального просмотра  учета производства индивидуально по фирмам, автомиксерам.

  • Срок сохранности записей на PC не ограничен количеством регистраций и времени, так же сохранность данных не подвержена сбоям энергообеспечения завода и пульта оператора в отдельности.
  • Исключено стирание записей архива путем обновления, внесение изменений в состав рецепта или попытки удаления.
  • Реализована возможность преобразования архивов и записей в файл с расширением *.xls, а так же отправка отчета по e-mail на необходимый адрес электронной почты нажатием клавиши.

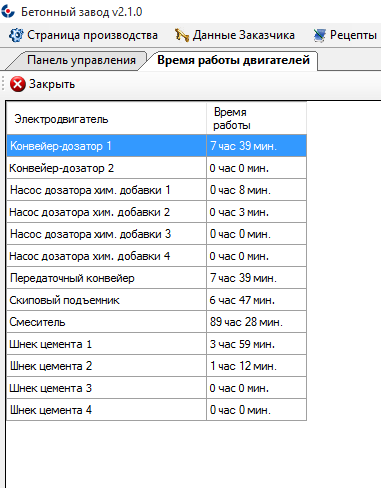

  • Для упрощения учета времени работы критически важных узлов и агрегатов выделен отдельный экран.

  • Возможность распечатки ТТН по форме №1-Т, либо создание по эскизу в прилагающийся специальной программе собственной ТТН.
  • Гибкая система настроек контроллера и программы позволяют оптимально использовать технические возможности завода под конкретный регион с его климатическими условиями, используемыми автомиксерами, плотностью бетонной массы и применяемыми в процессе работы материалами, и включает в себя ряд настроек:
  • датчиков влажности инертных материалов*.
  • системы точного дозирования инертных материалов*.

*(оговаривается при формировании заявки на комплектацию комплекта оборудования).

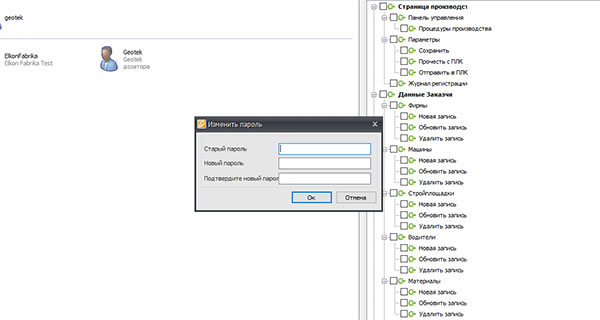

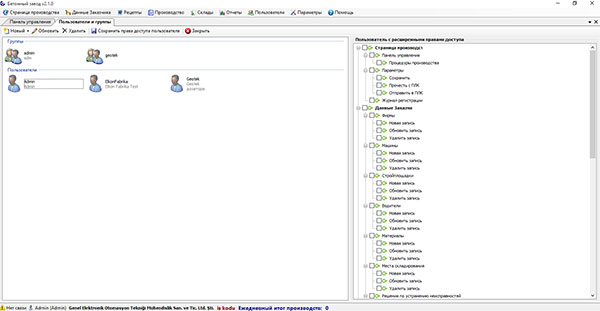

  • Ограниченный доступ к производству в несколько уровней:
  • Доступ к производству предоставляется программой Geotek на PC с ключом защиты и только после авторизации в программе под своим индивидуальным именем, с обязательным вводом персонального пароля авторизации.

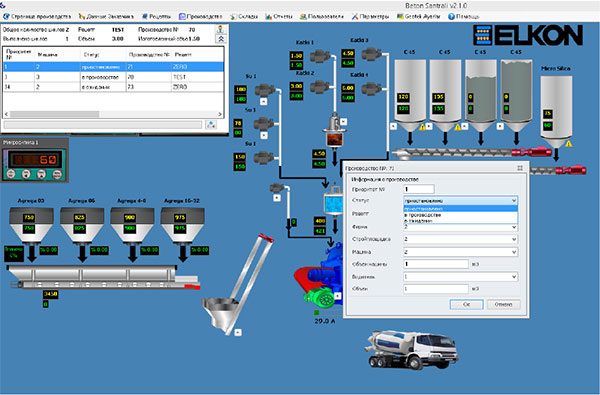

  • Режим работы бетонного завода non-stop  - используется для повышения производительности оборудования в случае, если заранее известны точные данные по объему бетона, который необходимо произвести за смену, и данные клиента. В отличие от стандартного режима работы, в режиме non-stop на ПЛК может быть загружено более одного производства одновременно.

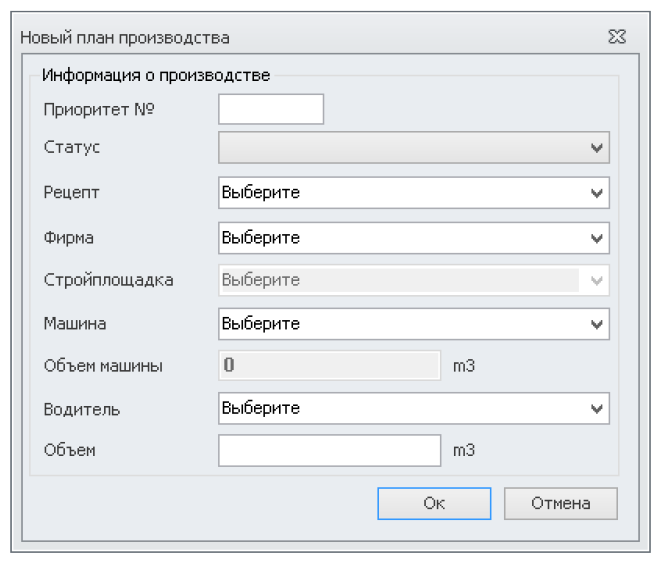

    Чтобы начать работу в режиме non-stop, необходимо создать нужное количество новых планов производств, установив «живую очередь» производств – приоритет, а также выбрать статус производства – в ожидании.

    В случае если какое-либо производство необходимо отложить/отменить, то, выбрав данное производство, измените его статус на «Приостановлено» - система автоматически перейдет на следующее по приоритету производство, находящееся в ожидании. Приостановить можно несколько производств, для их возобновления выбрать статус «В ожидании», установив, если требуется, новый порядок очереди (система не позволит вводить уже используемое обозначение очереди, можно вводить любые значения в необходимой очередности) – по окончании цикла система перейдет на первое по приоритету производство. Если по окончании цикла статус производства не был изменен на «В ожидании», а остался «Приостановлено», то такое производство сбрасывается.

  • Работа программы завода в системе автоматизации промышленного предприятия на основе базового комплекса «1С». ООО «ЭЛКОН» использует унифицированное решение для производства бетона с использованием любой версии программы 1С. Для каждого предприятия предоставляется возможность проектирования системы автоматизированного учета 1С на стадии согласования договора, а так же внедрения в уже существующие системы автоматизации на предприятиях. Обмен данными программы завода может быть реализован как в одностороннем варианте (получения данных по производствам) так и в двух стороннем с выдачей указаний оператору для производства и получения данных после их завершения.

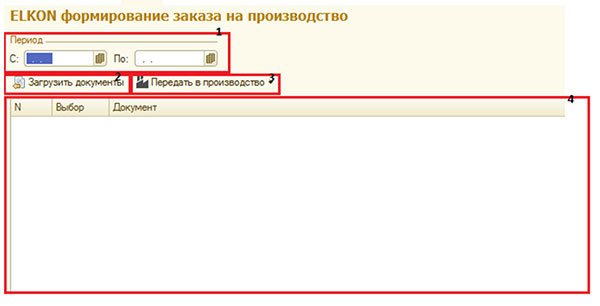

Внешний вид и назначение элементов

  1. Период – указывает за какой период необходимо отобрать документы «Накладная ТТН» на основании, которых будут формироваться заказы на производство
  2. Загрузить документы – позволяет загрузить в табличную часть 4 документы «Накладные ТТН»
  3. Передать в производство – передает сведения из ТТН в программу бетонного завода.
  4. Табличная часть, содержащая сведения о Накладных ТТН
1
MOBILE MASTER 100 LION MOBILE MASTER 100 LION
Производительность в час 85–90 м³
Стоимость от 11 400 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 3000/2000 л

Смеситель принудительного действия, идеальное расположение лопастей и скребков обеспечивает однородный замес бетона за короткое время перемешивания, объем смесителя позволяет производить 2 м³ бетона на каждый цикл. Смеситель покрыт специальной износостойкой броней.

Привод: Редуктор BONFIGLIOLI (Италия) + 2х37 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах.

2

Бункера инертных материалов 4х22,5 или 2х45 м³

Стенки бункеров выполнены из высокопрочного прокатного ребристого листа. Каждый бункер имеет 2 выгрузные горловины, разгрузка осуществляется с помощью двухчелюстного пневмомеханического затвора. Бункер песка оснащен вибратором OLI (Италия).

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов.

4

Дозатор для воды 0-600 кг

Оцинкованная ёмкость, оснащен тензодатчиком, загрузка воды происходит через электропневматический клапан FARBO (Италия). Для предотвращение гидродинамических ударов в момент включения насосов система оснащена расширительным баком марки DAF.

5

Дозатор цемента 0-1000 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-5000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

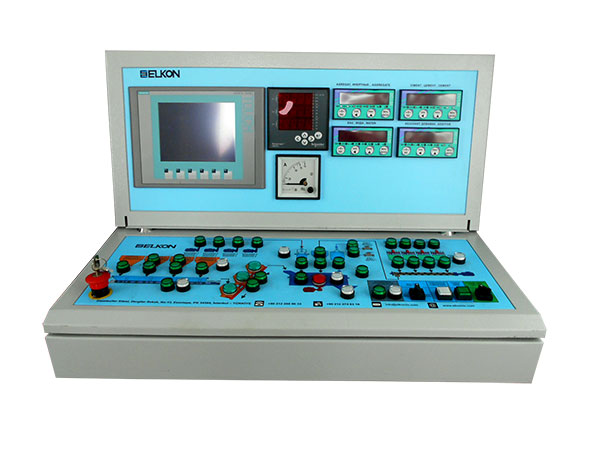

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø273, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Силос цемента

Несущий каркас и все части силосов изготавливаются из стали и покрываются защитным составом от коррозии. Это позволяет работать в любых климатических условиях и гарантирует их долговечность. Детали силосов изготавливаются из стали толщиной 3-4 мм.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

18

Система загрузки инетрных материалов в бункера мобильного завода

Приемный бункер, решетка над бункером, крышка над бункером, передаточный конвейер, распределитель, конструкция и покрытие с изолированной панелью.

Дополнительное оборудование для работы в зимнее время

19

Отопление

Теплообменники в бункерах и система отопления — трубы.

20

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

21

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

22

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с утеплителем.

23

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

2
QUICK MASTER 120 QUICK MASTER 120
Производительность в час 90 м³
Время монтажа 10 дней
Стоимость от 15 600 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель TW 3000/2000 л

Боковая броня смесителя марки HARDOX. Привод: Редуктор BONFIGLIOLI (Италия) + 2х37 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателями безопасности.

2

Бункера инертных материалов 4х20 м³ рядные с возможностью увеличения по желанию заказчика

Бункера инертных материалов регулируют поток материала за счет наличия двухчелюстных затворов. Раскрой и сварка стенок бункеров производится высокоточным роботом.

3

Скиповый подъёмник и ковш для инертных материалов 2,3 м³ / Наклонный конвейер 12,5 м

Система предотвращающая падение скипа. Двойная запасовка троса. Двухскоростной электродвигатель.

4

Дозатор для воды 0-600 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-1400 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-5000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и поршней.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø273, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Силос для цемента

Несущий каркас и все части силосов изготавливаются из стали и покрываются защитным составом от коррозии. Это позволяет работать в любых климатических условиях и гарантирует их долговечность. Детали силосов изготавливаются из стали толщиной 3- 4 - мм.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

3
ELKOMIX 120 ELKOMIX 120
Производительность в час 95–100 м³
Стоимость от 14 400 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель TW 3000/2000 л

Боковая броня смесителя марки HARDOX. Привод: Редуктор BONFIGLIOLI (Италия) + 2х37 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателеми безопасности.

2

Бункера инертных материалов 4х30 м³ рядные с возможностью увеличения по желанию заказчика

Бункера инертных материалов регулируют поток материала за счет наличия двухчелюстных затворов. Раскрой и сварка стенок бункеров производится высокоточным роботом.

3

Наклонный конвейер 26° или скиповый подъемник 2,3 м³

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов. Приемный бункер-накопитель аккумулирует отдозированные материалы, что сокращает процесс дозирования.

Скиповый подъемник обеспечивает подачу щебня и песка в смеситель, оснащен двухскоростным двигателем. Двойная запасовка троса и система предотвращения падения скипа делают производство надежным и безопасным.

4

Дозатор для воды 0-600 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-1400 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-6000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø273, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Силос цемента

Несущий каркас и все части силосов изготавливаются из стали и покрываются защитным составом от коррозии. Это позволяет работать в любых климатических условиях и гарантирует их долговечность. Детали силосов изготавливаются из стали толщиной 3-4 мм.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

4
QUICK MASTER 135 QUICK MASTER 135
Производительность в час 100–110 м³
Время монтажа 15 дней
Стоимость от 14 400 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель TW 4500/3000 л

Боковая броня смесителя марки HARDOX. Привод: Редуктор BONFIGLIOLI (Италия) + 2х55 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателями безопасности.

2

Бункера инертных материалов 4х20 м³ рядные с возможностью увеличения по желанию заказчика

Панели бункеров выполнены с применением технологии вертикального прессирования, что обеспечивает лучшую текучесть материала. Раскрой и сварка стенок бункеров производится высокоточным роботом.

3

Скиповый подъёмник и ковш для инертных материалов 4500 л / Наклонный конвейер 12,5 м

Система предотвращающая падение скипа. Двойная запасовка троса. Двухскоростной электродвигатель.

4

Дозатор для воды 0-900 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-1700 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-50 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-5000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и поршней.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø273, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100, 150, 300 или 500 т

Возможность укомлектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 1,5 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

5
ELKOMIX 135 ELKOMIX 135
Производительность в час 120–135 м³
Стоимость от 15 600 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель TW 4500/3000 л

Боковая броня смесителя марки HARDOX. Привод: Редуктор BONFIGLIOLI (Италия) + 2х55 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателями безопасности.

2

Бункера инертных материалов 4х30 м³ рядные с возможностью увеличения по желанию заказчика

Панели бункеров выполнены с применением технологии вертикального прессирования, что обеспечивает лучшую текучесть материала. Раскрой и сварка стенок бункеров производится высокоточным роботом.

3

Наклонный конвейер 26° или скиповый подъемник 3,3 м³

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов. Приемный бункер-накопитель аккумулирует отдозированные материалы, что сокращает процесс дозирования.

Скиповый подъемник обеспечивает подачу щебня и песка в смеситель, оснащен двухскоростным двигателем. Двойная запасовка троса и система предотвращения падения скипа делают производство надежным и безопасным.

4

Дозатор для воды 0-900 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-1700 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-50 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-9000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø273, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100, 150, 300 или 500 т

Возможность укомлектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

6
MOBILE MASTER 135 JAGUAR MOBILE MASTER 135 JAGUAR
Производительность в час 100–110 м³
Стоимость от 14 400 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 4500/3000 л

Смеситель принудительного действия, идеальное расположение лопастей и скребков обеспечивает однородный замес бетона за короткое время перемешивания, объем смесителя позволяет производить 3 м³ бетона на каждый цикл. Смеситель покрыт специальной износостойкой броней.

Привод: Редуктор BONFIGLIOLI (Италия) + 2х55 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах.

2

Бункера инертных материалов 4х22,5 или 2х45 м³

Стенки бункеров выполнены из высокопрочного прокатного ребристого листа. Каждый бункер имеет 2 выгрузные горловины, разгрузка осуществляется с помощью двухчелюстного пневмомеханического затвора. Бункер песка оснащен вибратором OLI (Италия).

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов.

4

Дозатор для воды 0-900 кг

Оцинкованная ёмкость, оснащен тензодатчиком, загрузка воды происходит через электропневматический клапан FARBO (Италия). Для предотвращение гидродинамических ударов в момент включения насосов система оснащена расширительным баком марки DAF.

5

Дозатор цемента 0-1500 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-50 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-10000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø273, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100, 150, 300 или 500 т

Возможность укомплектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

18

Система загрузки инетрных материалов в бункера мобильного завода

Приемный бункер, решетка над бункером, крышка над бункером, передаточный конвейер, распределитель, конструкция и покрытие с изолированной панелью.

Дополнительное оборудование для работы в зимнее время

19

Отопление

Теплообменники в бункерах и система отопления — трубы.

20

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

21

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

22

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с утеплителем.

23

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

7
MOBILE MASTER 150 ELEPHANT MOBILE MASTER 150 ELEPHANT
Производительность в час 140–145 м³
Стоимость от 16 800 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 6750/4500 л

Смеситель принудительного действия, идеальное расположение лопастей и скребков обеспечивает однородный замес бетона за короткое время перемешивания, объем смесителя позволяет производить 4,5 м³ бетона на каждый цикл. Смеситель покрыт специальной износостойкой броней.

Привод: Редуктор BONFIGLIOLI (Италия) + 2х90 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах.

2

Бункера инертных материалов 4х30 или 2х60 м³

Стенки бункеров выполнены из высокопрочного прокатного ребристого листа. Каждый бункер имеет 2 выгрузные горловины, разгрузка осуществляется с помощью двухчелюстного пневмомеханического затвора. Бункер песка оснащен вибратором OLI (Италия).

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов.

4

Дозатор для воды 0-1200 кг

Оцинкованная ёмкость, оснащен тензодатчиком, загрузка воды происходит через электропневматический клапан FARBO (Италия). Для предотвращение гидродинамических ударов в момент включения насосов система оснащена расширительным баком марки DAF.

5

Дозатор цемента 0-2000 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-50 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-12000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø323, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100, 150, 300 или 500 т

Возможность укомплектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

18

Система загрузки инертных материалов в бункера

Ширина ленты 1 м³, объем приемного бункера 3 м³. Позволяет избежать трудоемкого строительства пандуса. Обладает коротким временем развертывания в рабочее положение.

Дополнительное оборудование для работы в зимнее время

19

Отопление

Теплообменники в бункерах и система отопления — трубы.

20

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

21

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

22

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с утеплителем.

23

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

8
ELKOMIX 160 ELKOMIX 160
Производительность в час 150 м³
Стоимость от 18 000 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 6000/4000 л

Оптимален для производства всех видов смесей, а так же для производства высокомарочного бетона с малым содержанием воды и высоким содержанием цемента. Привод: Редуктор BONFIGLIOLI (Италия) + 2х90 кВт двигатель. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателями безопасности.

2

Бункера инертных материалов 4х30 м³ рядные с возможностью увеличения по желанию заказчика

Панели бункеров изготовлены из прокатного стального листа толщиной 5-6 мм. Раскрой и сварка деталей осуществляется роботом.

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов. Приемный бункер-накопитель аккумулирует отдозированные материалы, что сокращает процесс дозирования.

4

Дозатор для воды 0-1000 кг

Оцинкованная емкость с системой компенсации гидроудара DAF (Германия), для регулирования давление воды в системе, позволяет увеличивать срок службы труб и соединений.

5

Дозатор цемента 0-2200 кг

Оптимален для выпуска высокомарочного бетона с высоким содержанием цемента.

6

Дозатор химдобавок 0-50 л, два вида

Две оцинкованные емкости с двумя насосами.

7

Дозатор для заполнителей 0-9000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø323, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100, 150, 300 или 500 т

Возможность укомлектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

9
ELKOMIX 180 ELKOMIX 180
Производительность в час 160 м³
Стоимость от 19 200 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 6750/4500 л

Оптимален для производства всех видов смесей, а так же для производства высокомарочного бетона с малым содержанием воды и высоким содержанием цемента. Привод: Редуктор BONFIGLIOLI (Италия) + 2х90 кВт двигатель. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателями безопасности.

2

Бункера инертных материалов 4х30 м³ рядные с возможностью увеличения по желанию заказчика

Панели бункеров изготовлены из прокатного стального листа толщиной 5-6 мм. Раскрой и сварка деталей осуществляется роботом.

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов. Приемный бункер-накопитель аккумулирует отдозированные материалы, что сокращает процесс дозирования.

4

Дозатор для воды 0-1100 кг

Оцинкованная емкость с системой компенсации гидроудара DAF (Германия), для регулирования давление воды в системе, позволяет увеличивать срок службы труб и соединений.

5

Дозатор цемента 0-2500 кг

Оптимален для выпуска высокомарочного бетона с высоким содержанием цемента.

6

Дозатор химдобавок 0-50 л, два вида

Две оцинкованные емкости с двумя насосами.

7

Дозатор для заполнителей 0-9000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø323, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100, 150, 300 или 500 т

Возможность укомлектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 1,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

10
MIX MASTER 30 MIX MASTER 30
Производительность в час 30 м³
Время монтажа 1 день
Стоимость от 4 800 000 руб.

Стандартная комплектация бетонного завода

1

Бункера инертных материалов 2х5 м³

Каждый отсек бункера оснащен крышками обслуживания и вибратором для эффективной выгрузки материала.

2

Передаточный конвейер 500x4500 мм, 2 компл.

Оснащен шевронной лентой, имеет прямой привод мотор-редуктора.

3

Тарельчатый смеситель 750/500 л (0,5 м³ уплотненного бетона/цикл)

Привод: редуктор + 22 кВт электродвигатель, смеситель оборудован высокоизносостойкой броней DOMEX, перемешивающие лопасти и скребки изготовлены из специального сплава Ni-Hard твердостью 600 Бринелл, привод шибера выгрузки оборудован электро-пневматически контролируемым пневматическим цилиндром, смеситель имеет оцинкованную крышку обслуживания. Смеситель оборудован тензодатчиками для взвешивания инертных материалов внутри смесителя.

4

Дозатор цемента 300 кг

Выгрузка: Ø250 мм поворотная заслонка (WAM–Италия).

5

Водяной насос 2,2 кВт

Производительность: 22 м³/ч.

6

Дозатор для воды 0-200 кг

Загрузка: электропневматически контролируемый (FESTO–Германия) шаровой клапан. Выгрузка: Ø150 мм поворотная заслонка (WAM–Италия), водопроводная линия имеет расширительный бак 25 л для предотвращения гидравлических ударов.

7

Дозатор добавок с насосом 1x15 л

Выгрузка: электропневматически контролируемый (FESTO–Германия) шаровой клапан.

8

Компрессор Black & Decker

Электродвигатель: 2 HP, мощность: 170 л/мин., резервуар: 50 л.

9

Поддерживающие конструкции, рычаг сцепки, колесное шасси и покраска

10

Силовой шкаф и панель управления

Сенсорная панель Siemens KTP 400 является оптимальным интерфейсом для автоматизированного управления производством. Схематическое изображение, кнопки-индикаоры, весовые индикаторы предоставляют удобный интерфейс для управления в ручном режиме. Компоненты управления всех электродви-гателей (контакторы, автоматические выключатели, реле) марки Siemens.

11

Система подачи цемента из мешков

Приемный бункер для цемента с решеткой и крышкой: 1 м³, шнек цемента (Ø165x6000 мм, 4 кВт).

Дополнительное оборудование по желанию заказчика

12

Загрузочный конвейер для бетона

Конвейер используется для загрузки бетона в автобетоносмеситель. Наклон конвейера 20°, привод: редуктор + 11 кВт электродвигатель. Ровная конвейерная лента 650x12000 мм со скребком очистки, изготовленным из суспензии каучука.

11
MOBILE MASTER 30 EAGLE MOBILE MASTER 30 EAGLE
Производительность в час 25–30 м³
Стоимость от 6 840 000 руб.

Стандартная комплектация бетонного завода

1

Тарельчатый смеситель 750/500 л

Спроектирован для выпуска товарного бетона. Рычаги и лопасти оснащены специальными регулирующими пружинами, которые способны предотвратить возможные повреждения, при загрузке смесителя материалом больших фракций.

2

Бункера инертных материалов 4х10 или 2х20 м³ крестообразные

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляется высокоточным роботом.

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов.

4

Дозатор для воды 0-200 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия).

5

Дозатор цемента 300 кг

Оснащен высокоточным тензодатчиком. Шланг избыточного давления предотвращает пыление и позволяет поддерживать чистоту производства.

6

Дозатор химдобавок 0-15 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-2000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø165, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомплектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

18

Система загрузки инетрных материалов в бункера мобильного завода

Приемный бункер, решетка над бункером, крышка над бункером, передаточный конвейер, распределитель, конструкция и покрытие с изолированной панелью.

Дополнительное оборудование для работы в зимнее время

19

Отопление

Теплообменники в бункерах и система отопления — трубы.

20

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

21

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

22

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с утеплителем.

23

Тепловые центры 0,5 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

12
QUICK MASTER 35 QUICK MASTER 35
Производительность в час 25–30 м³
Время монтажа 3 дня
Стоимость от 6 240 000 руб.

Стандартная комплектация бетонного завода

1

Тарельчатый смеситель 750/500 л

Спроектирован для выпуска товарного бетона. Рычаги и лопасти оснащены специальными регулирующими пружинами, которые способны предотвратить возможные повреждения, при загрузке смесителя материалом больших фракций.

2

Бункера инертных материалов 3х10 м³ рядные или 4х7,5 м³ секционные

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляется высокоточным роботом.

3

Скиповый подъемник 0,75 м³

Обеспечивает подачу щебня и песка в смеситель, оснащен двухскоростным двигателем. Двойная запасовка троса и система предотвращения падения скипа делают производство надежным и безопасным.

4

Дозатор для воды 0-200 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия).

5

Дозатор цемента 300 кг

Оснащен высокоточным тензодатчиком. Шланг избыточного давления предотвращает пыление и позволяет поддерживать чистоту производства.

6

Дозатор химдобавок 0-15 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-500 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и поршней.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø165, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомлектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 3(4) шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 3(4) шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 0,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

13
ELKOMIX 35 ELKOMIX 35
Производительность в час 25–30 м³
Стоимость от 6 840 000 руб.

Стандартная комплектация бетонного завода

1

Тарельчатый смеситель 750/500 л

Спроектирован для выпуска товарного бетона. Рычаги и лопасти оснащены специальными регулирующими пружинами, которые способны предотвратить возможные повреждения, при загрузке смесителя материалом больших фракций.

2

Бункера инертных материалов 3х20 м³ рядные с возможностью увеличения по желанию заказчика

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляется высокоточным роботом.

3

Наклонный конвейер 26° или скиповый подъемник 0,75 м³

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов. Приемный бункер-накопитель аккумулирует отдозированные материалы, что сокращает процесс дозирования.

Скиповый подъемник обеспечивает подачу щебня и песка в смеситель, оснащен двухскоростным двигателем. Двойная запасовка троса и система предотвращения падения скипа делают производство надежным и безопасным.

4

Дозатор для воды 0-200 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия).

5

Дозатор цемента 300 кг

Оснащен высокоточным тензодатчиком. Шланг избыточного давления предотвращает пыление и позволяет поддерживать чистоту производства.

6

Дозатор химдобавок 0-15 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-1500 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø165, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомлектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 3 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 3 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 0,25 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

14
QUICK MASTER 60 QUICK MASTER 60
Производительность в час 50–55 м³
Время монтажа 5 дней
Стоимость от 8 700 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 1500/1000 л

Боковая броня смесителя марки HARDOX. Привод: Редуктор BREVINI (Италия) + 2х22 кВт двигатель. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINKOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателями безопасности.

2

Бункера инертных материалов 3х20 м³ рядные или 4х15 м³ секционные с возможностью увеличения по желанию заказчика

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляются высокоточным роботом.

3

Скиповый подъемник 1,3 м³ / Наклонный конвейер 12,5 м

Обеспечивает подачу щебня и песка в смеситель. Двойная запасовка троса и система предотвращения падения скипа делают производство надежным и безопасным.

4

Дозатор для воды 0-300 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-700 кг

Оснащен высокоточным тензодатчиком. Шланг избыточного давления предотвращает пыление и позволяет поддерживать чистоту производства.

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-1500 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и поршней.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø220, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомлектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 3(4) шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 3(4) шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 0,5 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

15
ELKOMIX 60 ELKOMIX 60
Производительность в час 50–55 м³
Стоимость от 9 840 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 1500/1000 л

Боковая броня смесителя марки HARDOX. Привод: Редуктор BREVINI (Италия) + 2х22 кВт двигатель. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателеми безопасности.

2

Бункера инертных материалов 4х30 м³ рядные с возможностью увеличения по желанию заказчика

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляется высокоточным роботом.

3

Наклонный конвейер 26° или скиповый подъемник 1,3 м³

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов. Приемный бункер-накопитель аккумулирует отдозированные материалы, что сокращает процесс дозирования.

Скиповый подъемник обеспечивает подачу щебня и песка в смеситель, оснащен двухскоростным двигателем. Двойная запасовка троса и система предотвращения падения скипа делают производство надежным и безопасным.

4

Дозатор для воды 0-300 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-700 кг

Шарнирное соединение тензодатчиков позволяет достигнуть точной дозировки; шланг-компенсатор (Германия) избыточного давления. Выгрузка цемента в смеситель осуществляется с помощью двух электропневматических поворотных заслонок. Дозатор цемента оснащен вибратором OLI (Италия).

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-2500 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø200, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомлектовать завод силосами для цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 0,75 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

16
MOBILE MASTER 60 BEAR MOBILE MASTER 60 BEAR
Производительность в час 50–55 м³
Стоимость от 10 200 000 руб.

Стандартная комплектация бетонного завода

1

Тарельчатый смеситель 1500/1000 л

Смеситель принудительного действия, идеальное расположение лопастей и скребков обеспечивает однородный замес бетона за короткое время перемешивания, объем смесителя позволяет производить 1 м³ бетона на каждый цикл.

2

Бункера инертных материалов 4х13,5 или 2х30 м³ крестообразные

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляется высокоточным роботом.

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов.

4

Дозатор для воды 0-300 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-500 кг

Шарнирное соединение тензодатчиков позволяет достигнуть точной дозировки; шланг-компенсатор (Германия) избыточного давления. Выгрузка цемента в смеситель осуществляется с помощью двух электропневматических поворотных заслонок. Дозатор цемента оснащен вибратором OLI (Италия).

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-3000 кг

Оснащен высокоточными тензодатчиками.

8

Встроенный силос цемента 30 т

Оснащен 2 шнеками диаметром 220 мм.

9

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

10

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

11

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

12

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

13

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

14

Шнек для цемента Ø220, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

15

Склад цемента 50, 75, 100 или 150 т

Возможность укомплектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

16

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

17

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

18

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

19

Система загрузки инетрных материалов в бункера мобильного завода

Приемный бункер, решетка над бункером, крышка над бункером, передаточный конвейер, распределитель, конструкция и покрытие с изолированной панелью.

Дополнительное оборудование для работы в зимнее время

20

Отопление

Теплообменники в бункерах и система отопления — трубы.

21

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

22

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

23

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с утеплителем.

24

Тепловые центры 0,75 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

17
MOBILE MASTER 60 PANTHERA MOBILE MASTER 60 PANTHERA
Производительность в час 50–55 м³
Стоимость от 11 640 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель 1500/1000 л

Оптимален для производства всех видов смесей, а так же для производства высокомарочного бетона с малым содержанием воды и высоким содержанием цемента. Привод: Редуктор BREVINI (Италия) + 2х22 кВт двигатель. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия).

2

Бункера инертных материалов 4х13,5 или 2х30 м³ крестообразные

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляется высокоточным роботом.

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов.

4

Дозатор для воды 0-300 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-500 кг

Шарнирное соединение тензодатчиков позволяет достигнуть точной дозировки; шланг-компенсатор (Германия) избыточного давления. Выгрузка цемента в смеситель осуществляется с помощью двух электропневматических поворотных заслонок. Дозатор цемента оснащен вибратором OLI (Италия).

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-3000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø220, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомплектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

18

Система загрузки инетрных материалов в бункера мобильного завода

Приемный бункер, решетка над бункером, крышка над бункером, передаточный конвейер, распределитель, конструкция и покрытие с изолированной панелью.

Дополнительное оборудование для работы в зимнее время

19

Отопление

Теплообменники в бункерах и система отопления — трубы.

20

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

21

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

22

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с утеплителем.

23

Тепловые центры 0,75 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

18
MOBILE MASTER 60 PEGASUS MOBILE MASTER 60 PEGASUS
Производительность в час 50–55 м³
Стоимость от 10 320 000 руб.

Стандартная комплектация бетонного завода

1

Тарельчатый смеситель 1500/1000 л

Смеситель принудительного действия, идеальное расположение лопастей и скребков обеспечивает однородный замес бетона за короткое время перемешивания, объем смесителя позволяет производить 1 м³ бетона на каждый цикл.

2

Бункера инертных материалов 4х13,5 или 2х30 м³ крестообразные

Изготовлены из гофрированного метала с ребрами жесткости. Раскрой и сварка осуществляется высокоточным роботом.

3

Наклонный конвейер 26°

Шевронная лента, щетка очистки ленты с приводом, конвейер оснащен направляющими роликами, дорожками обслуживания, тросом аварийного отключения, конвейер имеет бортики для предотвращения просыпания материалов.

4

Дозатор для воды 0-300 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-500 кг

Шарнирное соединение тензодатчиков позволяет достигнуть точной дозировки; шланг-компенсатор (Германия) избыточного давления. Выгрузка цемента в смеситель осуществляется с помощью двух электропневматических поворотных заслонок. Дозатор цемента оснащен вибратором OLI (Италия).

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-3000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и пневмоцилиндров.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø220, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомплектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

18

Система загрузки инетрных материалов в бункера мобильного завода

Приемный бункер, решетка над бункером, крышка над бункером, передаточный конвейер, распределитель, конструкция и покрытие с изолированной панелью.

Дополнительное оборудование для работы в зимнее время

19

Отопление

Теплообменники в бункерах и система отопления — трубы.

20

Крышки над бункерами 4 шт.

Электродвигатель, редуктор, трос, пульт управления.

21

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

22

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с утеплителем.

23

Тепловые центры 0,75 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

19
QUICK MASTER 90 QUICK MASTER 90
Производительность в час 75–80 м³
Время монтажа 7 дней
Стоимость от 13 200 000 руб.

Стандартная комплектация бетонного завода

1

Двухвальный смеситель TW 2250/1500 л

Боковая броня смесителя марки HARDOX. Привод: Редуктор BONFIGLIOLI (Италия) + 2х37 кВт двигатель. Оборот валов: 24 об./мин. Гидравлическое открытие шибера выгрузки бетона. Сальниковые уплотнения валов (Германия). Автоматическая система смазки опор валов бетоносмесителя LINCOLN (Германия). Обеспечивает надежную работу валов смесителя, низкий износ сальниковых уплотнений на валах. Смеситель оснащен люком наблюдения и оцинкованными крышками обслуживания, крышки оснащены выключателями безопасности.

2

Бункера инертных материалов 4х20 м³

Секционные бункера изготовлены из гофрированного металла с ребрами жесткости. Раскрой и сварка производится высокоточными роботами.

3

Конвейер с гофробортовой лентой / Наклонный конвейер 12,5 м

Подача инертных материалов в смеситель осуществляется с помощью гофробортовой ленты. Конвейер оснащен приемным лотком для стряхивания инертных при обратном ходе гофробортовой ленты.

4

Дозатор для воды 0-600 кг

Оцинкованная емкость. Дозатор для воды оснащен системой компенсации гидроудара DAF (Германия). Оснащен системой подачи воды под давлением через форсунки.

5

Дозатор цемента 0-1000 кг

Дозатор цемента имеет люк обслуживания, который дает хороший доступ к дозатору для очистки при налипании материала.

6

Дозатор химдобавок 0-25 л, два вида

Две оцинкованные емкости, позволяют дозировать независимо две химдобавки.

7

Дозатор для заполнителей 0-3000 кг

Оснащен высокоточными тензодатчиками.

8

Устройство сжатого воздуха

Компрессор HERTZ (Германия), пневматическая система, система клапанов и поршней.

9

Металлическая опорная конструкция

Опорные конструкции служат для установки и размещения смесителя, дозаторов, а также лестниц и платформ.

10

Электронная система взвешивания

Система из тензодатчиков и преобразователей, все контакторы SIEMENS.

11

Кабина оператора и контрольная панель

Оборудована кондиционером, системой отопления, в ней находится пульт управления и компьютерная система.

Дополнительное оборудование по желанию заказчика

12

Компьютерная система

Аппаратное оборудование пульта управления SIEMENS, Контроллер SIEMENS, Персональный компьютер и принтер DELL.

13

Шнек для цемента Ø273, 1 шт.

Шнек имеет централизованную систему смазки, от каждой промежуточной опоры шнека, установлены шланги высокого давления с выносными тавотницами.

14

Склад цемента 50, 75, 100 или 150 т

Возможность укомплектовать завод силосами цемента необходимого объема в зависимости от потребностей и логистики Заказчика.

15

Фильтр для силоса 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

16

Аксессуары для силоса 1 компл.

Сигнализаторы уровня, система аэрации, перепускной клапан.

17

Решетки над бункерами 100х100 мм, 4 шт.

Изготавливаются из прутка d16 мм и полосы S=5 мм.

Дополнительное оборудование для работы в зимнее время

18

Отопление

Теплообменники в бункерах и система отопления — трубы.

19

Крышки над бункерами 2(4) шт.

Электродвигатель, редуктор, трос, пульт управления.

20

Фильтр смесительного блока 1 шт.

Основан на системе реактивного импульса. Автоматическая пневмоочистка.

21

Обшивка 1 компл.

Металлокаркас и трехслойные панели «сэндвич» с твердым утеплителем.

22

Тепловые центры 0,75 Гкалл

Необходимы в зимних условиях для прогрева заполнителей — песка и щебня, а также подогрева воды, используемой для затворения бетонной смеси.

Закажите звонок

Мы перезвоним Вам в течение 15 минут!


Оставьте заявку





Узнайте стоимость


Задайте вопрос


Получить сервисную политику

Форма подписки

Заявка успешно отправлена!

Спасибо за заказ.
Наши специалисты свяжутся с вами
в течение 2 часов.

Заявка успешно отправлена!

Теплогенератор Thermojet - оптимальное решение для отопления вашего бетонного производства

Мощность:
0,5 – 1,5 МВт
Топливо:
Газ или Дизтопливо
Исполнение:
В контейнере, на платформе, на раме
лето
зима
